Wandmontage
Für die Wandmontage ist das optionale Zubehör "Universalhalterung für Gehäuse 86x126 (206.640)" erforderlich.
| 1 | 4-Channel Data Logger | 3 | Montagelasche (im Lieferumfang von 206.640 enthalten) |
| 2 | Delta PT M3,5x8 Torx 15 (im Lieferumfang von 206.640 enthalten) | 4 | Blechschraube Linsenkopf 3,5x32 (im Lieferumfang von 206.640 enthalten) |

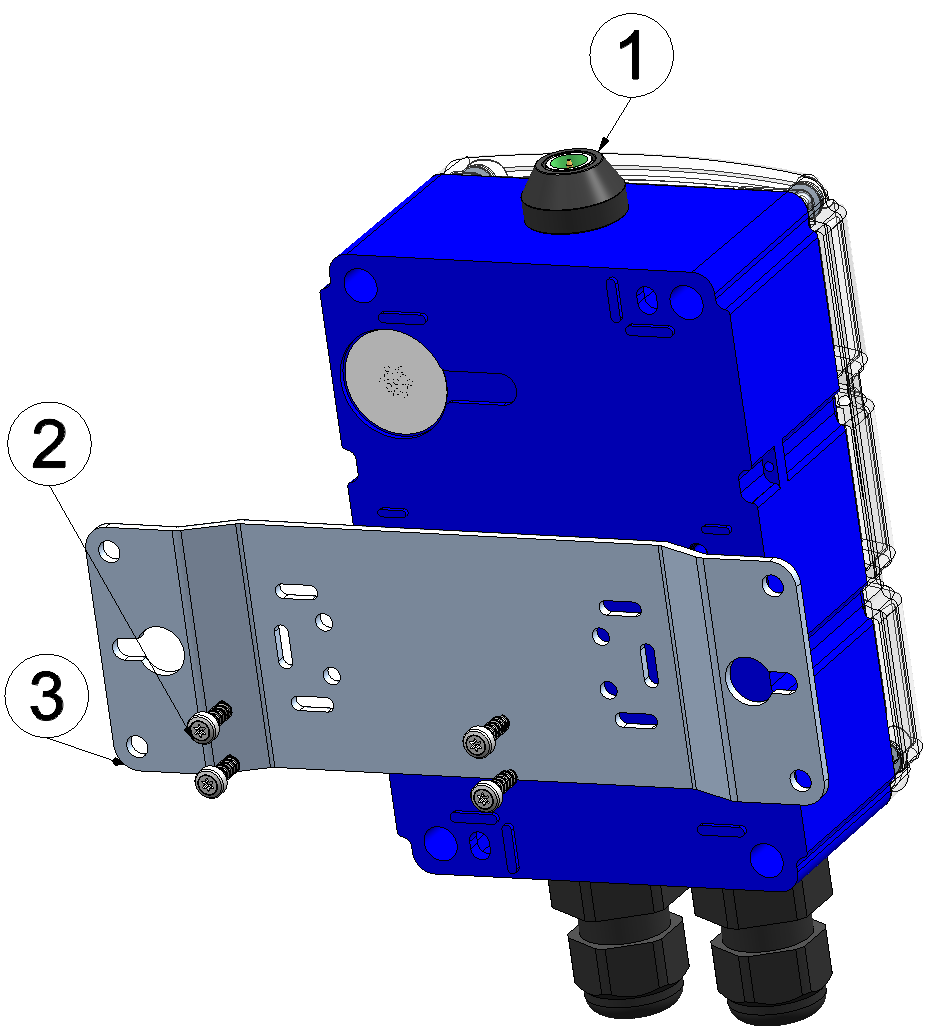

- Befestigen Sie zuerst die Montagelasche (3) mittels der im Zubehörset "Universalhalterung für Gehäuse 86x126 (206.640)" enthaltenen Schrauben (2) am 4-Channel Data Logger (siehe Wandmontage Schritt 1).
- Bohren der Löcher für die Montage:
Wenn Sie die im Zubehörset enthalten Blechschrauben (4) für die Befestigung der Montagelasche (3) an der Wand verwenden wollen, bohren Sie mit Hilfe der Bohrschablone vier Löcher mit 6mm Durchmesser, entsprechend der Bemaßung der Abbildung Wandmontage Schritt 2.Wollen Sie eigene Befestigungsschrauben verwenden, können Sie die im Zubehörset enthaltene Bohrschablone verwenden, um die Position der Löcher fest zu legen. Die Durchmesser richten sich dann nach den verwendeten Schrauben und eventuell erforderlichen Dübeln.
- Befestigen des 4-Channel
Data Logger an der Wand:

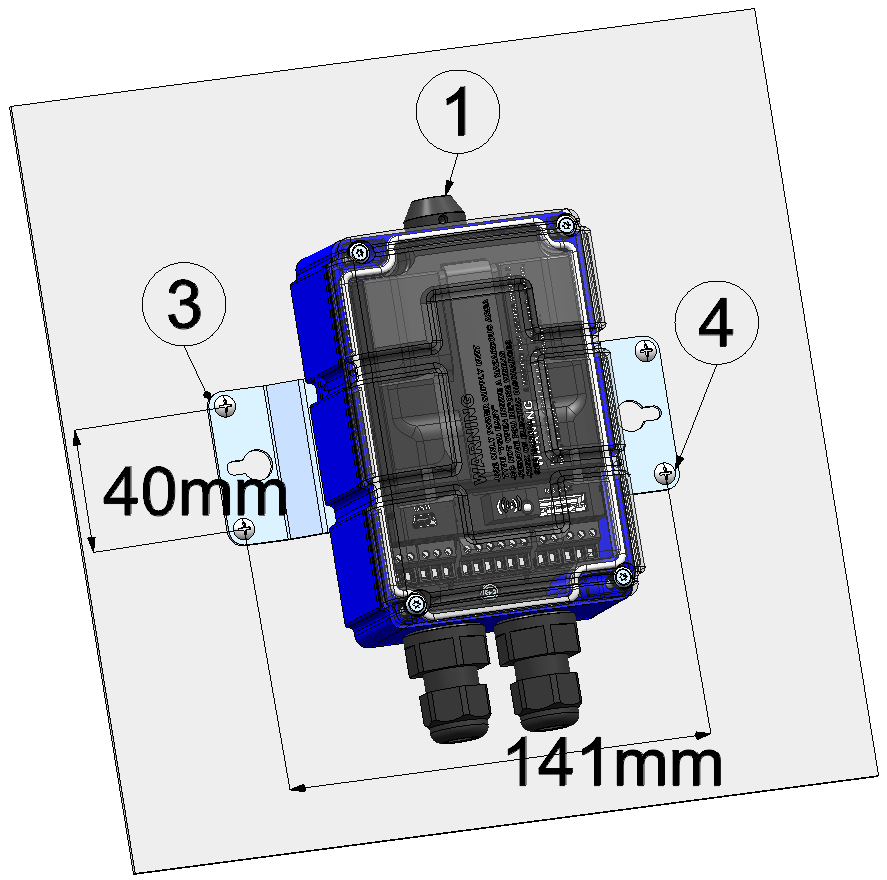

Wollen Sie die im Zubehörset enthaltenen Blechschrauben (4) verwenden, stecken Sie zuerst in jedes der vier gebohrten Löcher einen der ebenfalls im Zubehörset enthaltenen Dübel, bevor Sie den 4-Channel Data Logger mit montierter Montagelasche (3) an die Wand schrauben (siehe Wandmontage Schritt 2).Verwenden Sie eigene Schrauben, stecken Sie ebenfalls zuerst die Dübel in die Löcher bevor Sie den 4-Channel Data Logger mit montierter Montagelasche (3) an die Wand schrauben (siehe Wandmontage Schritt 2).
