Technische Details zur Energieversorgung

Prinzipschaltbild der Energieversorgung

V IN 12...32 VDC
Leistungsaufnahme

(ohne Sensoren)

typ. <1 mW 1)

max. 12 W

Verpolungsschutz Nein 2)

1) gilt für den laufenden Betrieb, wenn der eventuell vorhandene Akku der Power Supply Unit voll geladen ist

2) Der Verpolungsschutz ist Teil der Schutzschaltung in den Power Supply Units.

Unabhängig davon, ob eine externe Versorgungs- bzw. Ladespannung bereitgestellt wird (z. B. durch ein Netzteil), muss im Gerät auch immer eine Power Supply Unit eingesetzt sein. Eine Auswahl an kompatiblen Netzteilen finden Sie im Kapitel Lade- und Netzgeräte. Je nach Typ enthält die Power Supply Unit einen Akku (PSU413D+ AP , PSU413D AP ),eine Batterie (PSU713 BP ) oder nur eine Schutzschaltung (PSU DC ). Eine Liste der kompatiblen PSUs finden Sie im Kapitel Power Supply Units. Falls es sich um eine Power Supply Unit mit Batterie handelt, ist eine externe Versorgungs- bzw. Ladespannung nicht erforderlich.

PSU413D+ AP (300524)

V IN optional
Schutzschaltung (V IN)
2 kV Überspannungsschutz
Verpolungsschutz
Kapazität
13,6 Ah
50,32 Wh
Typ Li-Ion
Wiederaufladbar Ja
Nennspannung Akku 3,75 V
Betriebstemperatur ‑20...+60 °C
Ladetemperatur ‑20...+60 °C
Lagertemperatur 0... +30 °C



Blockschaltbild des PSU413D+ AP

PSU413D AP (300525)

V IN optional
Schutzschaltung (V IN)
2 kV Überspannungsschutz
Verpolungsschutz
Kapazität
13,2 Ah
48,84 Wh
Typ Li-Ion
Wiederaufladbar Ja
Nennspannung Akku 3,7 V
Betriebstemperatur ‑20...+60 °C
Ladetemperatur 0...+40 °C
Lagertemperatur 0...+35 °C



Blockschaltbild des PSU413D AP

PSU713 BP (300526)

V IN nicht erforderlich
Schutzschaltung (V IN) ---
Kapazität
13 Ah
93,6 Wh
Typ Li-SOCl2
Wiederaufladbar nein
Nennspannung 7,2 V
Betriebstemperatur -20...+50 °C
Ladetemperatur ---
Lagertemperatur +20...+25 °C



Blockschaltbild des PSU713 BP

PSU DC (300529)

V IN erforderlich
Schutzschaltung (V IN)
2 kV Überspannungsschutz
Verpolungsschutz
Kapazität ---
Typ ---
Wiederaufladbar Nein
Nennspannung ---
Betriebstemperatur -20...+60 °C
Ladetemperatur ---
Lagertemperatur 0... +35 °C



Blockschaltbild des PSU DC

PSU DC+ (300798)

V IN erforderlich
Schutzschaltung (V IN)
2 kV Überspannungsschutz
Verpolungsschutz
Kapazität
900 mAh
3,33 Wh
Typ Li-Po
Wiederaufladbar Ja
Nennspannung 3,7 V
Betriebstemperatur -20...+60 °C
Ladetemperatur 0...+40 °C
Lagertemperatur 0... +35 °C

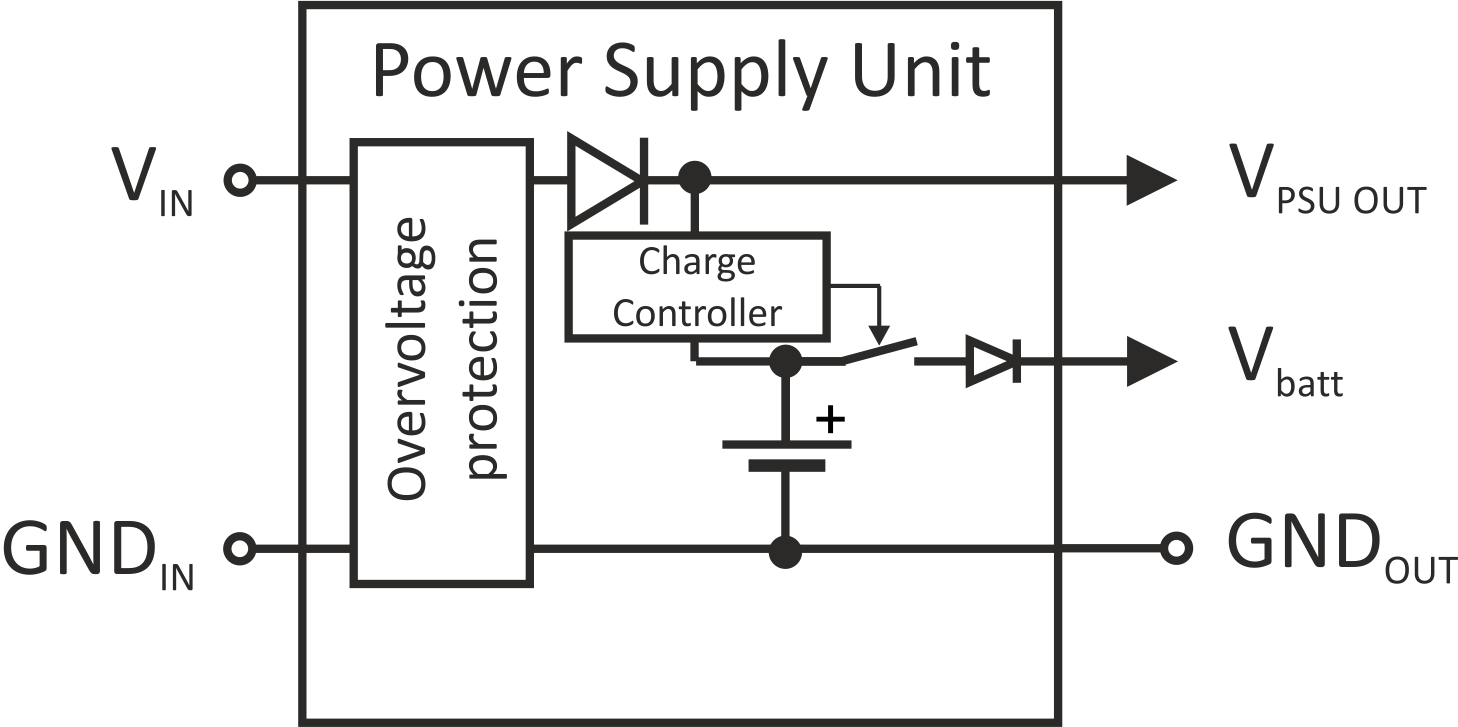

Blockschaltbild des PSU DC+
