Wandmontage
Die für die Wandmontage erforderlichen Montagelaschen wurden bereits während der Produktion am 4-Channel Data Logger montiert.
Note: Die Potentialausgleichsschiene an der Vorderseite des 4-Channel
Data Logger verbindet den Erdungsanschluss mit den beiden
unteren Montagelaschen. Wenn Sie das Gerät an einer leitenden, geerdeten Oberfläche
montieren, ist damit keine zusätzliche Erdung erforderlich.

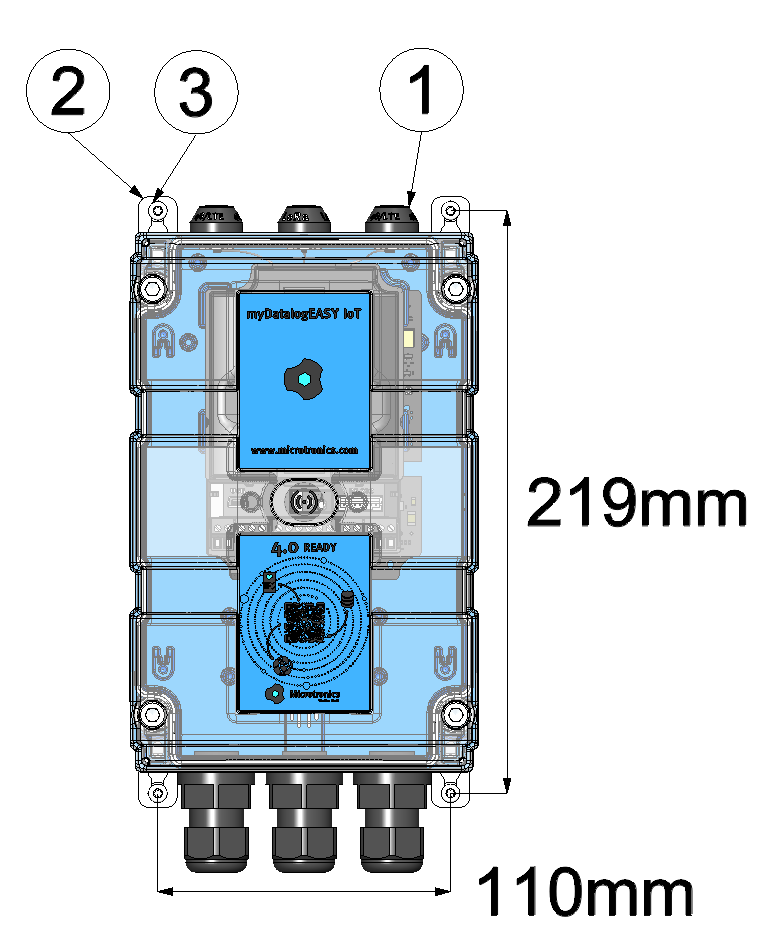

| 1 | 4-Channel Data Logger | 3 | Schraube (max. Durchmesser: 4mm) |
| 2 | Montagelasche |
- Bohren Sie die vier Löcher für die Montage entsprechend der in der Abbildung Wandmontage angegebenen Bemaßung. Die Durchmesser richten sich nach den verwendeten Schrauben und eventuell erforderlichen Dübeln.
- Falls erforderlich, stecken Sie zuerst in jedes der vier gebohrten Löcher einen Dübel, bevor Sie den 4-Channel Data Logger mit montierten Montagelaschen (2) an die Wand schrauben (siehe Wandmontage).
