Rohrmontage

Für die Rohrmontage ist das optionale Zubehör "Rohrmontageset 30-250mm (301191)" erforderlich. Wird der 4-Channel Data Logger zusammen mit dem Rohrmontageset 30-250mm geordert, werden anstelle der standardmäßig im Lieferumfang enthaltenen Laschen für die Wandmontage vor der Auslieferung jene für die Rohrmontage am 4-Channel Data Logger montiert.

Note: Die Potentialausgleichsschiene an der Vorderseite des 4-Channel Data Logger verbindet den Erdungsanschluss mit der unteren Montagelasche. Wenn Sie das Gerät an einem leitenden, geerdeten Rohr montieren, ist damit keine zusätzliche Erdung erforderlich.

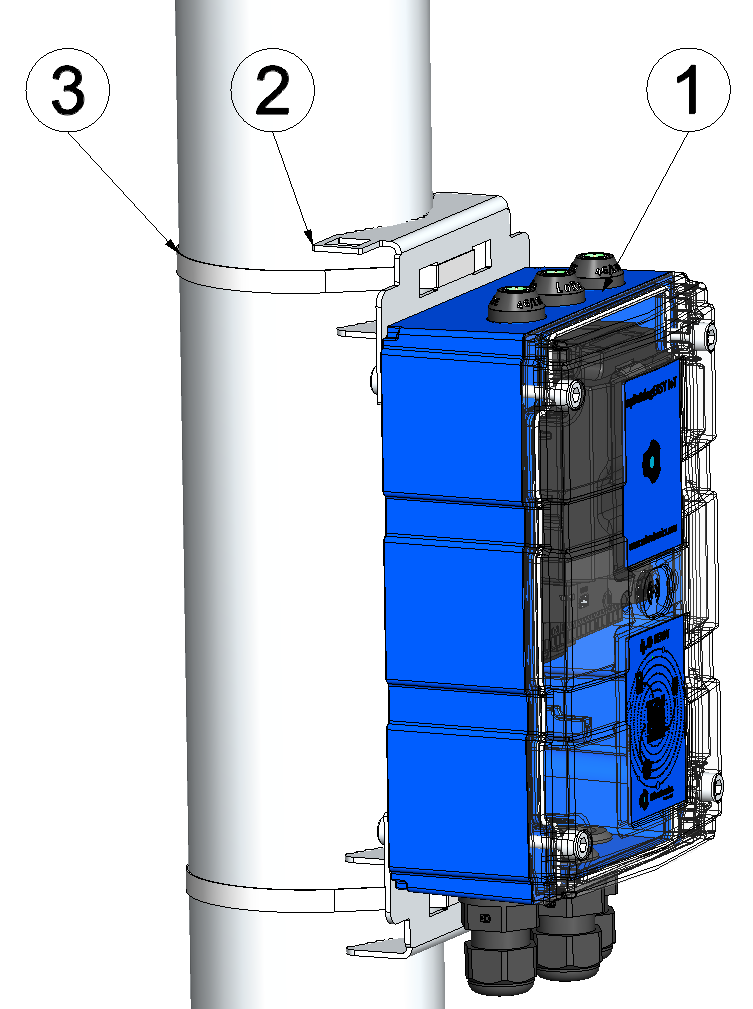

Rohrmontage

1 4-Channel Data Logger 3 Spannband (für 30-250 mm Rohrdurchmesser)
2 Lasche für die Rohrmontage (für 30-250 mm Rohrdurchmesser)
  1. Fädeln Sie die Spannbänder (3) durch die entsprechenden Öffnungen in den Montagelaschen (2).
  2. Positionieren Sie den 4-Channel Data Logger mit montierten Montagelaschen (2) am Rohr und benutzen Sie die mitgelieferten Spannbänder (3) um den 4-Channel Data Logger zu befestigen.
